| Модификация | МЭ110-224.1Т | МЭ110-224.1Н | МЭ110-224.1М | МЭ110-220.3М | |
|
|  |  |  |  | |
| Входы | |||||
| Количество каналов измерения | 1 | 1 | 1 | 3 | |
| Время опроса входа | не более 1 с | ||||
| Измерение фазного напряжения | |||||
| Входной сигнал | действующее значение | – | ~(40…400) В, 45…65 Гц
| ~(1…400) В, 45…65 Гц | |
| с использованием внешних трансформаторов напряжения | – | ~(4×10-2…4×106) В, 45…65 Гц | ~(1×10-3…4×106) В, 45…65 Гц | ||
| Максимально допустимое значение, не более 1 с | – | 800 В | |||
| Основная приведенная погрешность | – | ±0,5 % | ±0,25 % | ||
| Разрешающая способность | – | 0,1 В | |||
| Входное сопротивление | – | не менее 500 кОм | |||
| Измерение линейного напряжения (межфазного) | |||||
| Входной сигнал | действующее значение | – | ~(2…580) В, 45…65 Гц | ||
| с использованием внешних трансформаторов напряжения | – | ~(2×10-3…5,8×106) В, 45…65 Гц | |||
| Максимально допустимое значение, не более 1 с | – | 800 В | |||
| Основная приведенная погрешность | – | ±0,5 % | |||
| Разрешающая способность | – | 0,1 В | |||
| Входное сопротивление | – | не менее 500 кОм | |||
| Измерение силы тока | |||||
| Входной сигнал | действующее значение | 0,02…5 А | – | 0,02…5 А | 0,005…5 А |
| с использованием внешних трансформаторов тока | 2×10-5…5×105 А | – | 2×10-5…5×105 А | 0,005×10-3…50×103 А | |
| Максимально допустимое значение, не более 1 с | – | 10 А | |||
| Основная приведенная погрешность | ±0,5 % | – | ±0,5 % | ±0,25 % | |
| Разрешающая способность | – | 0,001 А | |||
| Входное сопротивление | – | не более 0,01 Ом | |||
| Измерение полной, активной и реактивной мощности | |||||
| Входной сигнал | действующее значение | – | 0,02…2 кВА (кВт, кВАр) | ||
| с использованием внешних трансформаторов напряжения/тока | – | 8×10-5…2×104 кВА (кВт, кВАр) | 2×10-7…2×1011 кВА (кВт, кВАр) | ||
| Основная приведенная погрешность | – | ±1,0 % | ±0,5 % | ||
| Разрешающая способность | – | 1 кВА (кВт, кВАр) | |||
| Измерение частоты первой гармоники | |||||
| Действующая частота первой гармоники | – | 45…65 Гц | |||
| Основная приведенная погрешность | – | ±0,5 % | ±0,15 % | ||
| Разрешающая способность | – | 0,01 Гц | |||
| Измерение коэффициента мощности (cos φ) | |||||
| Диапазон измерени (рабочем диапазоне мощности) | – | 0…1 | |||
| Основная погрешность | – | ±2,0 % при мощности ±3,0 % при мощности ≥30 ВА | ±1,0 % | ||
| Разрешающая способность | – | 0,01 | |||
| Измерение фазового угла | |||||
| Диапазон измерения (рабочем диапазоне мощности) | – | 10…170 ° | |||
| Основная погрешность | – | ±0,4 % | |||
| Разрешающая способность | – | 1 ° | |||
| Питание | |||||
| Тип питания | универсальное ~230 В/=24 В | ~230 В | |||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц | |||
| Потребляемая мощность | не более 5 ВА | не более 4 ВА | не более 5 ВА | не более 7,5 ВА | |
| Конструктивное исполнение | |||||
| Габаритные размеры | (110×76×27) ±1 мм | (96×73×110) ±1 мм | |||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -20…+55 °С | ||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
| Комплектность | |||||
| Модуль | 1 шт. | ||||
| Паспорт и Гарантийный талон | 1 экз. | ||||
| Краткое руководство по эксплуатации | 1 экз. | ||||

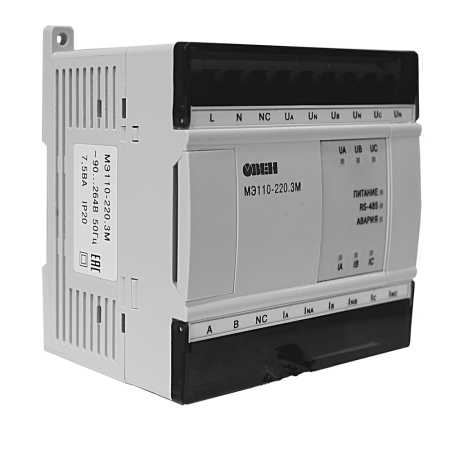

Модули предназначены для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485.
| Коммуникационные возможности | |
| Интерфейс | RS-485 |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII ОВЕН DCON |
| Скорость обмена по RS-485 | 2400…115200 бит/с |
Особенности
- Модификации для одно- и трехфазных сетей
- Расширенный температурный диапазон рабочих температур от -20 до +55 °С
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
| Модификация | МЭ110-224.1Т | МЭ110-224.1Н | МЭ110-224.1М | МЭ110-220.3М | |
|
| | | | | |
| Входы | |||||
| Количество каналов измерения | 1 | 1 | 1 | 3 | |
| Время опроса входа | не более 1 с | ||||
| Измерение фазного напряжения | |||||
| Входной сигнал | действующее значение | – | ~(40…400) В, 45…65 Гц
| ~(1…400) В, 45…65 Гц | |
| с использованием внешних трансформаторов напряжения | – | ~(4×10-2…4×106) В, 45…65 Гц | ~(1×10-3…4×106) В, 45…65 Гц | ||
| Максимально допустимое значение, не более 1 с | – | 800 В | |||
| Основная приведенная погрешность | – | ±0,5 % | ±0,25 % | ||
| Разрешающая способность | – | 0,1 В | |||
| Входное сопротивление | – | не менее 500 кОм | |||
| Измерение линейного напряжения (межфазного) | |||||
| Входной сигнал | действующее значение | – | ~(2…580) В, 45…65 Гц | ||
| с использованием внешних трансформаторов напряжения | – | ~(2×10-3…5,8×106) В, 45…65 Гц | |||
| Максимально допустимое значение, не более 1 с | – | 800 В | |||
| Основная приведенная погрешность | – | ±0,5 % | |||
| Разрешающая способность | – | 0,1 В | |||
| Входное сопротивление | – | не менее 500 кОм | |||
| Измерение силы тока | |||||
| Входной сигнал | действующее значение | 0,02…5 А | – | 0,02…5 А | 0,005…5 А |
| с использованием внешних трансформаторов тока | 2×10-5…5×105 А | – | 2×10-5…5×105 А | 0,005×10-3…50×103 А | |
| Максимально допустимое значение, не более 1 с | – | 10 А | |||
| Основная приведенная погрешность | ±0,5 % | – | ±0,5 % | ±0,25 % | |
| Разрешающая способность | – | 0,001 А | |||
| Входное сопротивление | – | не более 0,01 Ом | |||
| Измерение полной, активной и реактивной мощности | |||||
| Входной сигнал | действующее значение | – | 0,02…2 кВА (кВт, кВАр) | ||
| с использованием внешних трансформаторов напряжения/тока | – | 8×10-5…2×104 кВА (кВт, кВАр) | 2×10-7…2×1011 кВА (кВт, кВАр) | ||
| Основная приведенная погрешность | – | ±1,0 % | ±0,5 % | ||
| Разрешающая способность | – | 1 кВА (кВт, кВАр) | |||
| Измерение частоты первой гармоники | |||||
| Действующая частота первой гармоники | – | 45…65 Гц | |||
| Основная приведенная погрешность | – | ±0,5 % | ±0,15 % | ||
| Разрешающая способность | – | 0,01 Гц | |||
| Измерение коэффициента мощности (cos φ) | |||||
| Диапазон измерени (рабочем диапазоне мощности) | – | 0…1 | |||
| Основная погрешность | – | ±2,0 % при мощности ±3,0 % при мощности ≥30 ВА | ±1,0 % | ||
| Разрешающая способность | – | 0,01 | |||
| Измерение фазового угла | |||||
| Диапазон измерения (рабочем диапазоне мощности) | – | 10…170 ° | |||
| Основная погрешность | – | ±0,4 % | |||
| Разрешающая способность | – | 1 ° | |||
| Питание | |||||
| Тип питания | универсальное ~230 В/=24 В | ~230 В | |||
| Напряжение питания | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) | переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц | |||
| Потребляемая мощность | не более 5 ВА | не более 4 ВА | не более 5 ВА | не более 7,5 ВА | |
| Конструктивное исполнение | |||||
| Габаритные размеры | (110×76×27) ±1 мм | (96×73×110) ±1 мм | |||
| Степень защиты | IP20 | ||||
| Монтаж | на DIN-рейку / на стену | ||||
| Условия эксплуатации | |||||
| Температура окружающего воздуха | -20…+55 °С | ||||
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
| Комплектность | |||||
| Модуль | 1 шт. | ||||
| Паспорт и Гарантийный талон | 1 экз. | ||||
| Краткое руководство по эксплуатации | 1 экз. | ||||
