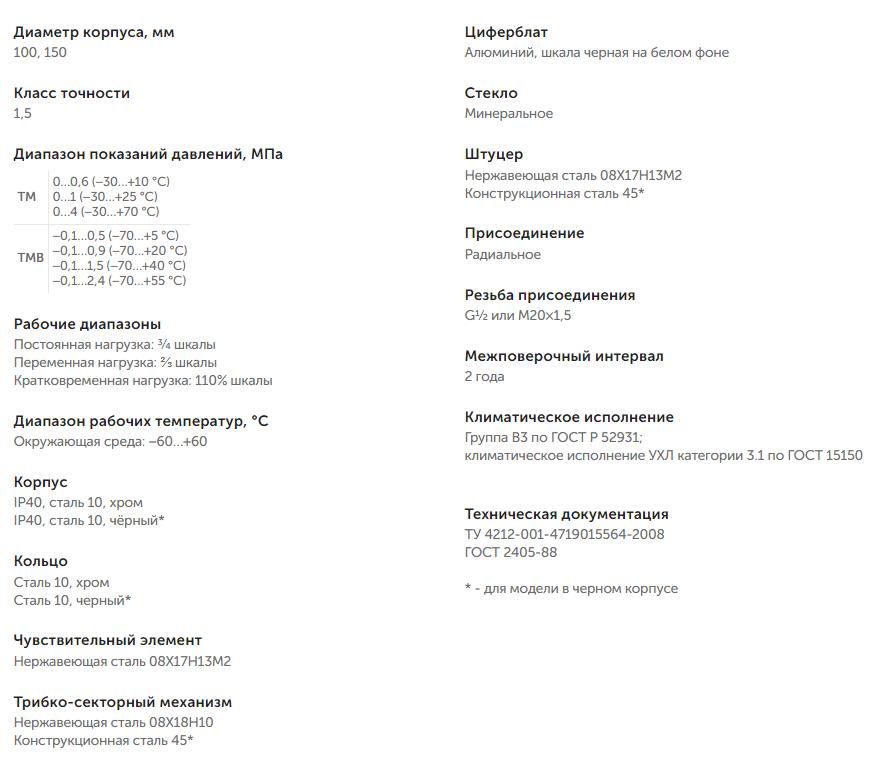

Характеристики
Характеристики
—

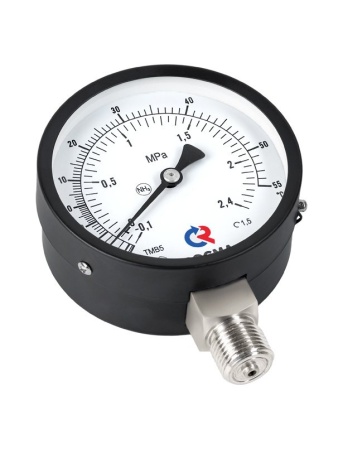

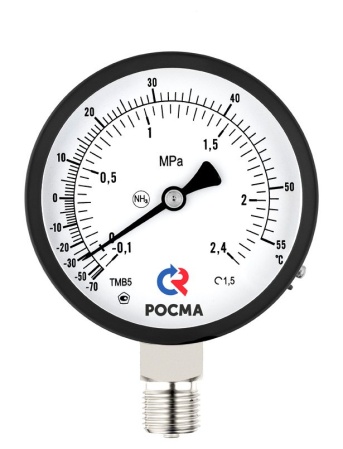

Купить манометры аммиачные ТМ-511 NH3 и ТМ-611 NH3 производства Росма
Тип ТМ (ТМВ) — NH3, серия 11. Манометры аммиачные предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
Карта заказа
| Тип | манометр | ТМ |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 100 | 5 |
| 150 | 6 | |
| Материал корпуса |
сталь 10, хром сталь 10, черный |
1 |
|
Материал штуцера и чувствительного элемента |
нержавеющая сталь конструкционная сталь |
1 |
|
Присоединение (расположение штуцера) |
радиальное | Р |
|
радиальное с задним фланцем |
РКТ | |
| Гидрозаполнение | нет | 0 |
| Электроконтактная приставка | нет | 0 |
|
Диапазон показаний давлений (с дополнительной температурной шкалой), МПа |
ТМ | 0…0,6 (−30…+10 °C) |
| 0…1 (−30…+25 °C) | ||
| 0…4 (−30…+70 °C) | ||
| ТМВ | −0,1…0,5 (−70…+5 °C) | |
| −0,1…0,9 (−70…+20 °C) | ||
| −0,1…1,5 (−70…+40 °C) | ||
| −0,1…2,4 (−70…+55 °C) | ||
| Резьба присоединения | G½; М20×1,5 | |
| Класс точности | 1,5 | |
| Измеряемая среда | аммиак | NH3 |
| Исполнение | − | |

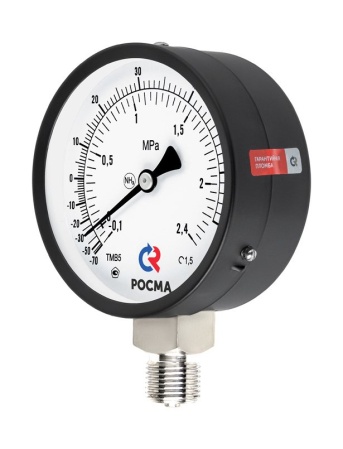

| модель в черном корпусе | * | |
Пример обозначения:
ТМ − 5 1 1 Р.00 (0−0,6 МПа) (−30…+10 °C) G½. 1,5 NH3
Манометры ТМ серии 11
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний, МПа |
Резьба присоединения |
Присоединение (расположение штуцера) |
Цена с НДС, руб. |
|---|---|---|---|---|---|---|
|

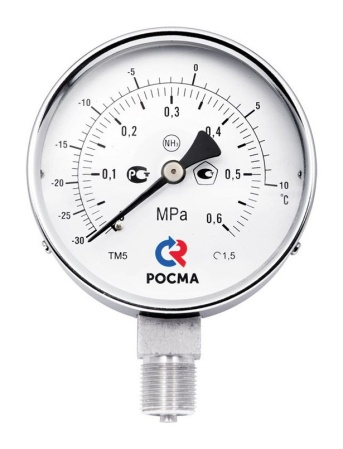

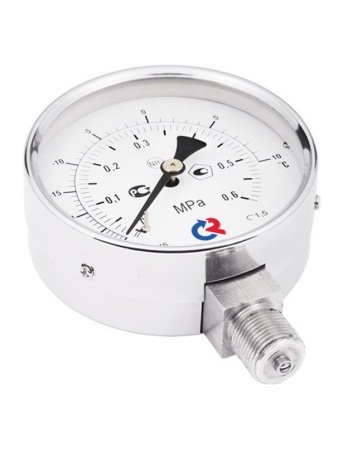

ТМ-511* NH3 |
100 | 1,5 |
|
G½ / М20×1,5 | радиальное |
По запросу |
|

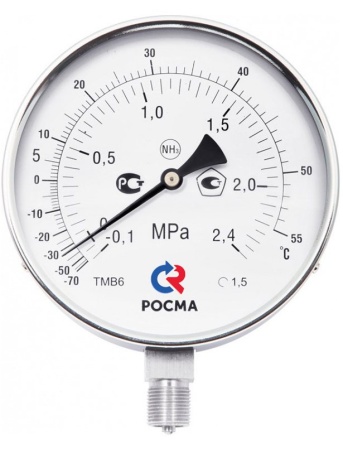

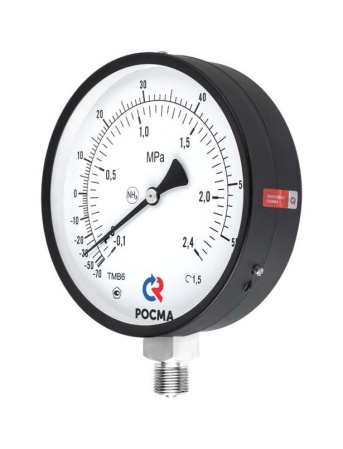

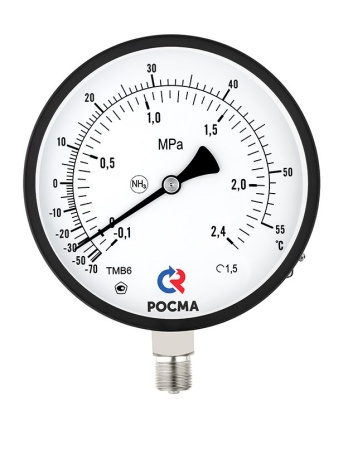

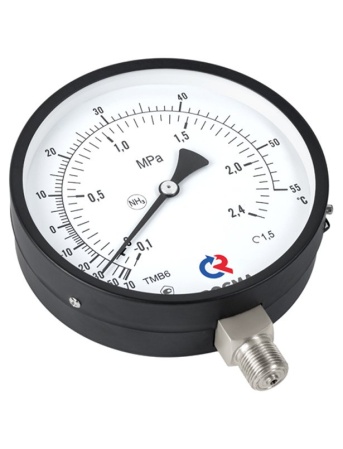

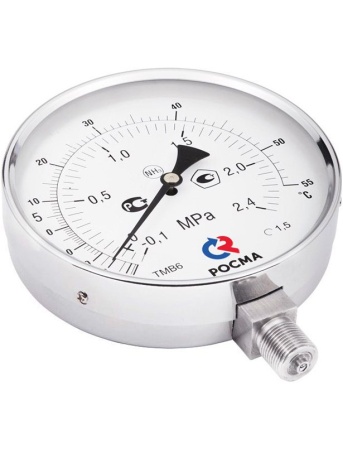

ТМ-611* NH3 |
150 |

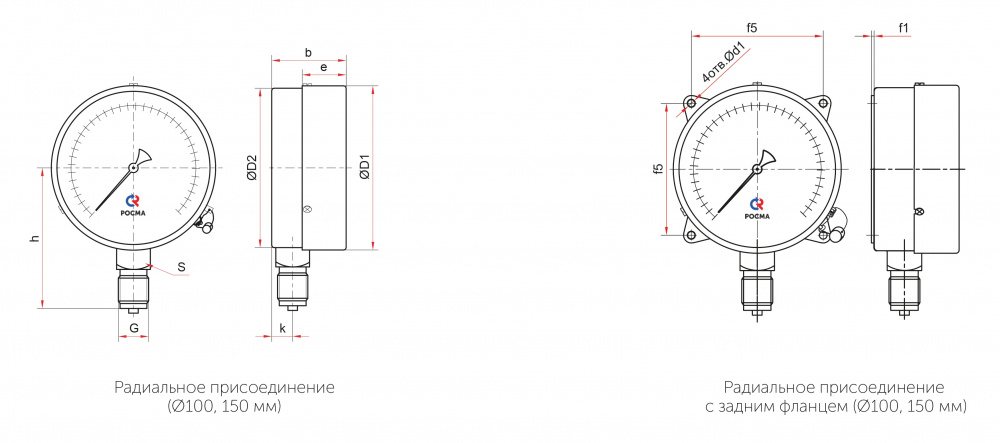

Чертежи
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f5 | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-511Р | 100 | 100 | 98 | 47 | 23 | 82 | 14 | 22 |
G½ или M20×1,5 |
− | − | − | 0,43 |
| ТМ-511Р* | 17 | 0,44 | |||||||||||
|
|
5,5 | 3 | 80 | 0,49 | |||||||||
| ТМ-611Р | 150 | 150 | 148 | 108 | 14 | − | − | − | 0,74 | ||||
| ТМ-611Р* | 106 | 19 | 0,78 | ||||||||||
|
|
7 | 4 | 128 | 0,89 |
Документы
Методика поверки ТМ - МП 406121-2018
532,6 кб
Морской регистр ТМ
477,9 кб
Разрешение на применение Казахстан
526,3 кб
Сертификат ТМ
575,4 кб
Сертификат ТМ_ТВ_ТМВ_ТМТБ
1,3 мб
Декларация ТС Манометры ТМ с ЭКМ
314,2 кб
Заключение ЭПБ сентябрь_2021
1016 кб
Методика поверки ТМ - МП 406121-2018
532,6 кб
Морской регистр ТМ
477,9 кб
Разрешение на применение Казахстан
526,3 кб
Сертификат ТМ
575,4 кб
Сертификат ТМ_ТВ_ТМВ_ТМТБ
1,3 мб
Декларация ТС Манометры ТМ с ЭКМ
314,2 кб
Заключение ЭПБ сентябрь_2021
1016 кб
